DMR es el acrónimo de “Digital Mobile Radio” o lo que
es lo mismo Radio Digital Móvil en español, más adelante explicaré en qué
consiste este sistema, Lo primero que tenemos que hacer es no confundir este
acrónimo con lo siguiente que vamos a mostrar:
DMR (Digital Modular Radio) también conocida como
AN/USC-61 (C) qué es la primera radio definida por software (SDR) que se
convierte en un estándar de sistemas de comunicaciones para las Fuerzas Armadas
de los Estados Unidos.
dPMR (Digital Personal Mobile Radio) Es un estándar de
radio troncal abierta, no patentada, desarrollado por ETSI, publicada bajo ETSI
TS 102 658. Admite transmisión de voz digital y de datos.
Pero volvamos a nuestro DMR ¿Qué es un DMR? El DMR es un estándar europeo regulado por el ETSI (European Telecommunications
Standards Institute). Miremos ahora algunas de sus características:
Modo de acceso: TDMA
(Time Division Multiple Access)
Tasa de transmisión: 9600
bit/s
Modulación: four-level
FSK (4FSK)
Vocoder: Ambe
+ 2
Canalización: 12,5
kHz
Funcionalidades: Voz,
datos y (voz y datos)
El siguiente dato que hay que estudiar es sus modos de
operación, en este caso encontramos que tiene tres, denominados Tier I, II
y III.
El modo Tier I es el modo directo o DMO qué son los
antiguos PMR (Personal Mobile Radio) en la banda de 446 MHz De radio sin
licencia punto.
El modo Tier II es un modo que ya tiene
infraestructuras es decir que utiliza repetidores, Aunque este sistema permite
la utilización de banda de 30 a 960 MHz, realmente los equipos comerciales han
dividido esta banda en dos, la banda de VHF que va desde 136 a 174 MHz y por
otro lado la banda de UHF que va desde 403 a 470 MHz, Siendo usadas por
radioaficionados, taxistas, ambulancias, policías, …
Por último, el modo Tier III es idéntico al modo Tier II
con la diferencia de que es un sistema troncalizado, es usado Al igual que
ocurre con el Tier II por policías, ambulancias, … este modo permite
también la capacidad simulcast o transmisión simultánea.

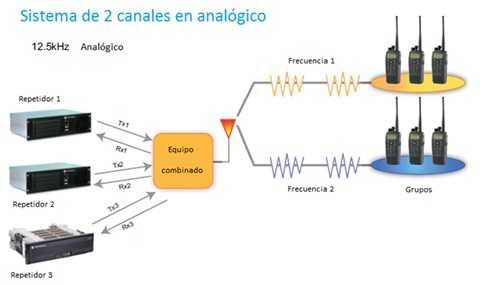

Para ver cómo funciona este sistema lo primero que
vamos a hacer es mostrar dos imágenes para diferenciar lo que es un sistema
analógico de este sistema digital.
Cómo se puede observar la diferencia principal entre
las dos imágenes consiste en la economía de medios, usamos menos repetidores a
la vez que se utiliza una sola frecuencia en lugar de 2 como ocurre en el mundo
analógico para tener los mismos servicios.
Esto supone también unas mejoras en cuanto a calidad
de audio y cobertura, mayor autonomía de la batería, ya que en el momento
que está transmitiendo uno de los dos canales que usan, como se ha pasado
anteriormente es un TDMA, es decir en el caso del DMR cada slot o canal se
transmite durante 30 ms, esto significa que si estamos en una conversación
nuestro equipo transmitirán cada 30 ms y estará 30 sin transmitir con lo que
duplicaremos la vida de la batería.
Continuando con las mejoras del uso del sistema
expresaremos que tienen la mayor robustez y fiabilidad, comunicaciones más
seguras, accesorios inteligentes, doble capacidad de llamada, llamada selectiva
digital, mensajes de texto, GPS integrado, conectividad con módem
incluido, aplicaciones, conectividad multi emplazamiento y fácil integración.
Sigamos con un poco más de teoría, vamos a ver
ahora cómo funciona, con la imagen siguiente podemos ver que lleva en la trama
de los dos slots:
Lo primero que se puede ver en esta imagen son los dos
slots de 30 ms cada uno, aunque esto no es del todo cierto ya que
separando cada slot vemos una pequeña trama llamada cach que su misión es
gestionar los canales, la duración de este cach es de 2,5 ms, con lo que habría
que restarle esto a los 30 ms del slot, es decir, su duración sería de 27,5 ms.
A su vez, el slot está dividido en 3 zonas, una central para sincronismo
de la trama y dos laterales donde va la carga útil de información.
A continuación, vamos a presentar otras dos imágenes
que representan el estudio de estas tramas y explicarlo, para ello se ha usado
una herramienta comercial de análisis de señal y al no ser gratuita no la
nombraré, se ha tapado su nombre como veis, aunque todo el mundo la conoce.
Discutamos la primera, se puede observar que su
correlación temporal es de 60 ms, observamos sus tramas cach y vemos
perfectamente los dos slots.
En el slot 1 se observa la trama de sincronismo más la
carga útil de información, por contra, en el slot 2 no se puede ver esto, se
observan esas rayas verticales ¿Qué significan? no es otra cosa más que la
trama idle.
De este análisis se puede deducir que este equipo es
una estación base o repetidora, si observamos esta trama con otra herramienta
también comercial se puede ver que están trabajando los dos es lo que es
continua.
En la segunda de las imágenes se pueden apreciar
algunas diferencias con respecto al análisis de la primera, veamos esa imagen.
Se observa que la diferencia principal radica en la
trama del slot 2, dentro de ella no se ve la trama de sincronismo y se observa
la típica fritura que se puede observar en una televisión cuando no se
sintoniza ninguna señal, esto es debido a que ese slot se encuentra apagado,
con lo que se deduce de este análisis que esta señal corresponde a una estación
móvil, es lógico, una persona hablando a través de un walkie-talkie sólo lo
hace por un slot, el segundo permanece apagado.
Si como en el caso anterior lo miramos en editor de
audio vemos la diferencia con el primero.
Se observa perfectamente la actividad/inactividad de
los slots en comparación con el primer caso.
En próximas entradas al blog iremos desgranando toda
la información que se podría extraer del estudio de este tipo de señales.
