Para explicar cómo funcionan las redes en
formato Tier III tendremos que irnos a la teoría, a lo que cuenta el ETSI TS
102 361-4 V1.9.2.
Comprobación del código de identidad del
sistema
Cuando una MS (Mobile Station) ha
identificado un TSCC (Trunk Station Control Channel ), debe examinar los
valores de los campos C_SYScode de las PDU (Protocol Data Unit) del TSCC que transmiten el elemento de información
C_SYScode.
No podemos especificar el tiempo durante
el cual la MS puede continuar buscando un valor del elemento de información
C_SYScode para su verificación, ya que esto depende de la regularidad con la
que el TSCC transmite las PDU que contienen el elemento de información
C_SYScode, estos parámetros también se transmiten en el CACH.
Cuando la MS ha seleccionado un elemento
de información C_SYScode para su verificación, decidirá si está autorizado para
adquirir el TSCC. Si se permite la adquisición, la MS se activará en ese TSCC e
iniciará los procedimientos de verificación de calidad de la señal.
Mientras esté activo en un TSCC, después
de la verificación, pero antes de la confirmación, la MS no transmitirá ninguna
PDU de acceso aleatorio, pero cumplirá con las PDU aplicables recibidas, según
sea necesario, siempre que para ello no implique la transmisión en el TSCC.
Estructura del Código de Identidad del Sistema
(C_SYScode)
Las redes troncales DMR pueden abarcar
desde pequeños sistemas que consisten en un número muy pequeño de sitios hasta
sistemas muy grandes que cubren una amplia área geográfica. Para adaptarse a
esta amplia gama de redes, DMR especifica cuatro modelos de red, cada uno con
características apropiadas para cada modelo.
Veamos ahora una tabla en la que se nos
indica cómo son estas redes (tabla 6.5 del mencionado ETSI).
Cómo identifican las MS,s. las redes y
los sitios, el TSCC transmite un C_SYScode, las MS,s. examinan el código C_SYS
para determinar si se les permite convertirse o permanecer activos en el TSCC.
Pero qué significa lo que estamos viendo
en la tabla anterior, lo explicaré con otra tabla.
Vamos a ver ahora la figura 6.15 del ETSI
mencionado anteriormente que muestra la representación específica de los bits
del elemento de información Syscode. El MODELO define la longitud de los
elementos de información de la RED y el SITIO.
Esto se traduce en que en una zona
determinada se puede montar una estructura de red de 4096 sitios pudiendo hacer
una combinación de los 4 modelos de redes hasta completar esta cifra de sitios.
El parámetro DMRLA (DMR Location Area) se
utiliza para el registro.
Vamos a comenzar a explicar la imagen
anterior por el final, por el PAR, vamos a hacerlo según nos cuenta el ETSI TS
102 361-4 V1.9.2.
Canales de control múltiple
Las redes troncales DMR pueden operar con
uno o dos TSCC en un solo sitio. El sitio puede subdividir la población de MS
para permitir compartir la carga entre TSCC. Esta facilidad es proporcionada
por el subcampo PAR en el C_SYScode y por la categorización de control de las
MS.
Categorización de Control de Unidades de
Radio
En el momento de la personalización de la
red de MS, se asignará a la MS una categoría de control (ContCAT) almacenada en
el almacenamiento fijo no volátil de la MS. Hay dos categorías de control
disponibles, que se designan como A y B. La categoría de control gobierna
la adquisición y retención de un TSCC, ya que el subcampo PAR en el código
C_SYS indica qué categorías de control de MS pueden activarse.
El subcampo PAR
El elemento de información PAR ocupa dos
bits del código C_SYS. Los significados asignados a los cuatro valores posibles
de PAR serán:
- 002 - Reservado.
- 012 - Sólo se permiten MS de Categoría A.
- 102 - Sólo se permiten MS de categoría B.
- 112 - Categoría A MS y B MS permitidos.
En mi anterior entrada Protocolos vimos
la representación que nos muestra la herramienta DSD+ del Syscode, por ejemplo:
SysCode=10.1100.00010100, en este ejemplo observamos ciertas cosas que nos
servirán para explicar la imagen anterior.
Lo primero que se ve es que presenta como
un número binario separado por puntos, desgranemos cada parte de este código
separándolo por los puntos:
La primera parte corresponde al MODELO de
RED, como hemos visto el binario 10 equivale al MODELO de RED LARGE.
En la segunda parte haremos primero una
aclaración, si el binario fuera 0000 equivaldría al número decimal 0, pero no
existe el ID de RED 0, con lo que le tendríamos que sumar 1. Si volvemos al
ejemplo el binario 1100 equivale al decimal 12, le tendríamos que sumar el 1
que hemos explicado antes, con lo que el ID de RED sería el 13.
Por último, con el SITIO ocurre igual que
con el ID de RED, no existe el 0, con lo que habrá que sumarle 1. El binario
00010100 equivale al decimal 20, al sumarle el 1 nos queda que el SITIO es el
21.
Por lo tanto, la red de nuestro ejemplo
es la L13-21.
Hablemos ahora del DMRLA, al hacerlo voy
a contradecirme con lo que ya expuse en mi entrada "Protocolos" en el
punto en el que decía que el ÁREA no existe, esto no es cierto y para aclararlo
tendremos que hablar del DMRLA y el SYS_AREA.
Volvamos a nuestro ETSI y miremos lo que
dice el punto 6.3.2.2.3.0 Comprobación del elemento de información SYS_AREA -
Introducción.
Si la MS ha verificado con éxito el
C_SYScode (según la cláusula 6.3.2.2.2), entonces examinará el elemento de
información SYS_AREA del C_SYScode. El SYS_AREA se forma al aplicar una máscara
al elemento de información del sitio de ancho especificado por DMRLA.
El elemento de información SYS_AREA se
compara luego con una lista a la luz de los registros denegados aplicables a la
red seleccionada mantenida por la MS. (Esa lista se desecha cuando se apaga la
MS).
Si el valor del elemento de información
SYS_AREA que se está examinando coincide con alguno de los registros de
registros denegados aplicables a la red seleccionada, la unidad MS no estará
autorizada a adquirir el TSCC bajo prueba.
Una red grande tiene MS personalizada con
DMRLA = "X". La MS recupera el elemento de información SYS_AREA del código C_SYS
y compara ese resultado con cada entrada en la lista de registros denegados. Si
hay una coincidencia en cualquiera de las entradas, la MS no estará autorizada
a adquirir el TSCC bajo prueba.
Por otro lado, tendremos que mirar qué es
la NAI (Network Area Identity), en el epígrafe E.3.1.1 Definición de la
dirección de usuario de la interfaz aérea del ETSI TS 102 161 4 v1.8.1 dice:

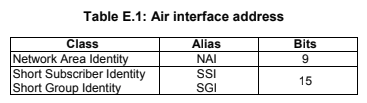

La longitud de una dirección AI (Área de
Interés) es de 24 bits. Las direcciones AI se dividen en dos partes. Los
primeros 9 bits representan la Identidad de Área de Red (NAI), los segundos 15
bits representan la Identidad de Abonado Corta (SSI) o la Identidad de Grupo
Corta (SGI) como se ilustra en la tabla E.1.
Para una mejor explicación veamos nuestra
RED LARGE con el ejemplo que se muestra en el ETSI en la figura 6.18.
En nuestro caso el SITIO era 00010100
(21), si lo trasladamos a la figura el DMRLA=6 sería 000101, con lo que el ÁREA
sería 000101 o 5, si le sumamos 1 porque no existe el ÁREA 0, sería el ÁREA 6,
aunque el SITIO sigue siendo el 21 y no el 5 como se indica en el foro
RadioReference y en el DSD+, ya que según éste el DMRLA sería igual a 5 bits, cuando en realidad es de 1 a 8 para la red Large, no pudiendo existir el DMRLA =6 y los tres últimos bits compondrán el sitio.
